KLARK TEKNIK DN9652

Interfaz multicanal

Descripción

El DN9652 proporciona una interfaz multicanal entre dos redes de audio digital de terceros e interfaces punto a punto. Las interfaces de terceros operan en dominios de reloj independientes y están conectadas mediante un convertidor de frecuencia de muestreo asíncrono bidireccional (ASRC).

Esta tecnología exclusiva de Klark Teknik permite la interconexión de hasta 64 canales bidireccionales entre los dos dominios con frecuencias de reloj independientes, que también pueden operar a diferentes frecuencias de muestreo.

Actualmente compatible con MADI y Audinate Dante a través de los módulos de red KT-MADI y KT-DANTE64 de Klark Teknik, el DN9652 está preparado para el futuro en el cambiante mundo de la tecnología de redes de audio digital, ya que admite protocolos nuevos y emergentes a través de su ranura de expansión estándar, compatible con el formato Cirrus CM-1.

Convertidor de Frecuencia de Muestreo Asíncrono

El Convertidor de Frecuencia de Muestreo Asíncrono (ASRC) bidireccional multicanal permite que dos dominios externos funcionen de forma independiente. Sin embargo, en casos en que ambas redes necesiten sincronizarse, el ASRC cuenta con una función de bypass que permite sincronizar directamente los dominios de una red externa con el otro.

Además, cuando los dos dominios operan de forma independiente, un fallo de reloj o una pérdida de sincronización en uno no afectará necesariamente el funcionamiento del otro. En sistemas con doble redundancia, es frecuente que un fallo de reloj de un dominio se propague al otro para que se pueda detectar e iniciar la conmutación a la red redundante.

El DN9652 cuenta con una función de inhibición del reloj de salida bidireccional configurable por el usuario que detiene el reloj de salida si falla la sincronización del reloj entrante.

Sincronización flexible

El DN9652 admite audio de 24 bits a 48 kHz y 96 kHz de forma independiente en ambos dominios de red de terceros. Las conexiones de entrada y salida de reloj de palabra, además de una entrada de sincronización de vídeo horizontal de ráfaga negra, se proporcionan mediante conectores BNC.

Esta última admite los formatos PAL, SECAM y NTSC en definición estándar y alta definición 720P, 1080P y 1080i. La salida de reloj de palabra puede derivarse tanto del dominio de reloj de red de terceros como de la entrada de reloj de palabra.

El DN9652 incorpora un oscilador de reloj de referencia de precisión “AES Grado 1” con compensación de temperatura y una estabilidad de 1 parte por millón (ppm). Esta fuente de reloj de alta precisión puede utilizarse como reloj de referencia para sistemas de audio digital, proporcionando una imagen de sonido muy definida, sin fluctuaciones ni otros artefactos de error de reloj digital.

Cada dominio de red de terceros se puede sincronizar con el reloj de red externo (con o sin sincronización de reloj de palabras), el reloj integrado del módulo de red, la entrada de reloj de palabras o la entrada de sincronización de video de ráfaga negra, así como también esclavizarse opcionalmente con el otro dominio de reloj de red si se omite el ASRC.

Servidor web interno

El DN9652 cuenta con un servidor web integrado que permite una configuración independiente de la plataforma mediante una aplicación de navegador web. Este enfoque elimina la necesidad de aplicaciones de control independientes y la compatibilidad con múltiples versiones de sistemas operativos, lo que permite al usuario seleccionar fácilmente la configuración del módulo de red y del DN9652, incluyendo opciones de frecuencia de muestreo y sincronización de reloj de dominio de red de terceros, así como las funciones de omisión de ASRC e inhibición de reloj de salida bidireccional.

Indicación del panel frontal

El DN9652 cuenta con indicadores LED de estado para la sincronización de red con dominios de terceros, la actividad del puerto de control Ethernet y las funciones de bypass ASRC e inhibición del reloj de salida bidireccional en el panel frontal, que permiten visualizar el estado de un vistazo, incluso a distancias y ángulos de visión amplios. Una pantalla LCD alfanumérica permite etiquetar las unidades individuales, esencial en sistemas de red grandes donde se utilizan varias unidades DN9652.

Diseñado para el viaje

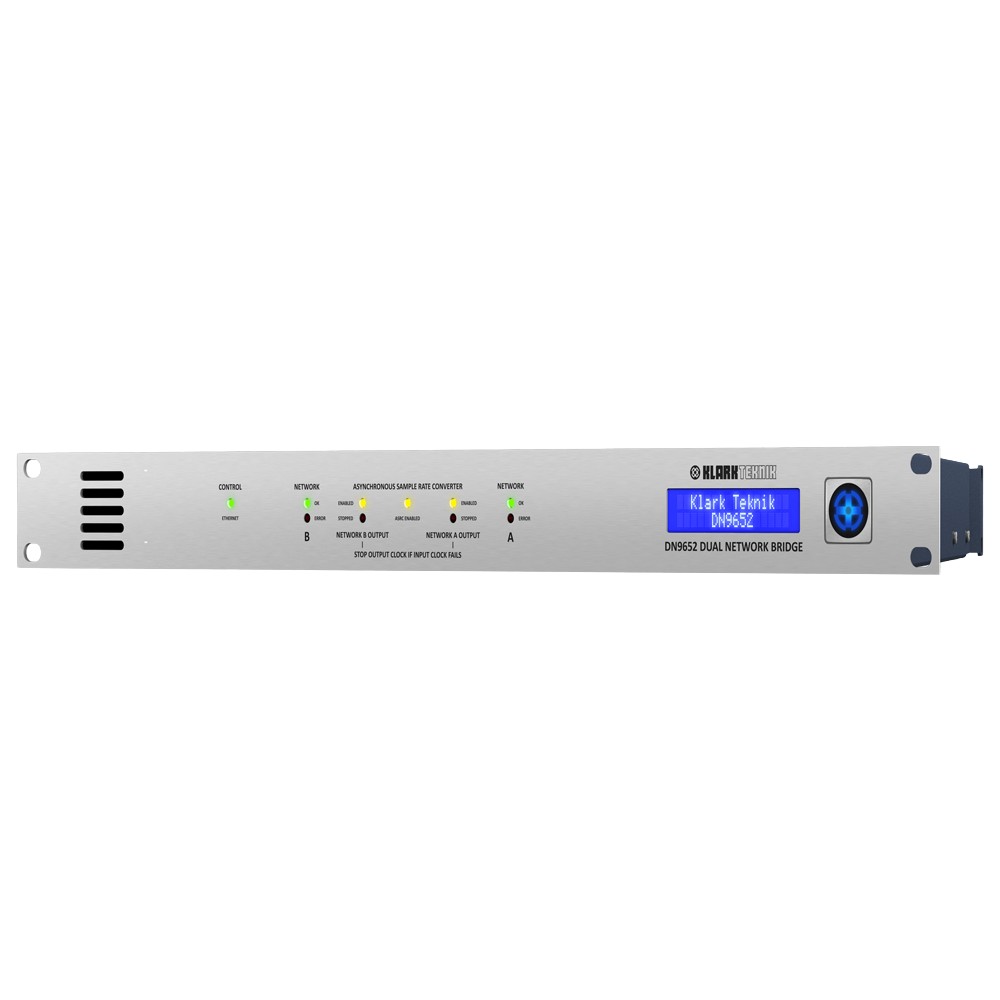

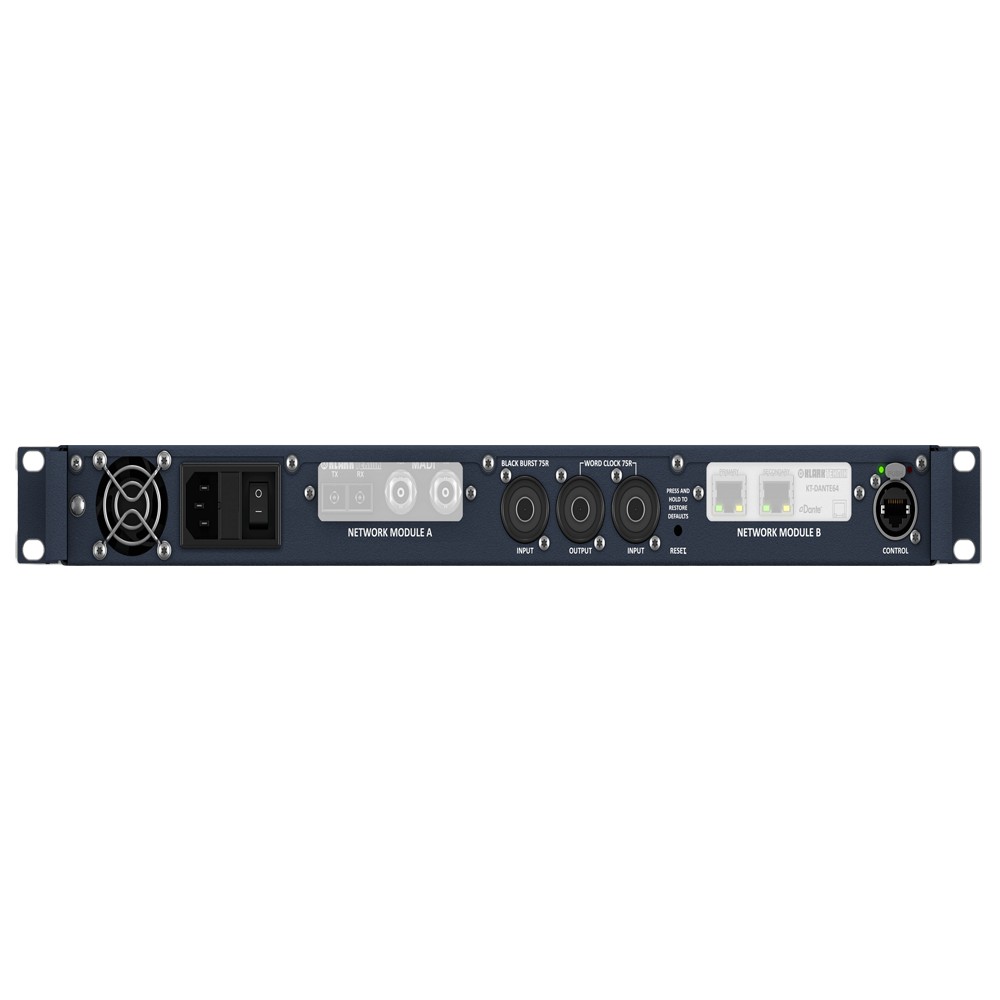

Con una robusta carcasa de acero para montaje en rack de 1U, el DN9652 está diseñado para las exigencias de las giras de conciertos en vivo. Utiliza conectores BNC premium, estándar de la industria, para garantizar conexiones de reloj fiables noche tras noche.

Fuente de alimentación conmutada universal con rango automático

El DN9652 cuenta con una fuente de alimentación universal con detección automática de voltaje para su uso en todo el mundo.

Especificación

• Puerto de control Ethernet
  • Puerto de control: 1
• Sincronización externa
  • Entrada de reloj: 1
  • Salida de reloj: 1
• Vídeo
  • Entrada de ráfaga de negro: 1
• Red
  • Ranura de expansión del módulo: 2
• Conversor de frecuencia de muestreo asíncrono
  • Canales: 64 bidireccionales
  • Bypass: Sincronización bidireccional del dominio de red con otro dominio de red (seleccionable por el usuario)
  • Inhibición del reloj de salida: Detención bidireccional del reloj de salida si falla el reloj de entrada (seleccionable por el usuario)
• Reloj integrado
  • Tipo: Oscilador de cristal controlado por temperatura (TCXO) con estabilidad de 1 ppm
  • Fuente del reloj del dominio de red
  • Opciones: Reloj de red externo
• Otras terminaciones
  • Alimentación: IEC de 3 pines
  • Requisitos de alimentación
  • Voltaje: 100 a 240 V CA, 50 a 60 Hz
  • Consumo: <50 W
• Dimensiones
  • Altura: 4,4 cm (1,7″) (1 U de altura)
  • Ancho: 48,3 cm (19,0″)
  • Profundidad: 41,1cm (16,2″)
• Peso
  • Neto: 5,0 kg (11,0 lb)
• Opciones
  • KLARK TEKNIK KT-MADI: Módulo de red MADI con hasta 64 canales bidireccionales
  • KLARK TEKNIK KT-DANTE64: Módulo de red Audinate Dante con hasta 64 canales bidireccionales

Características

• Conversor de formato de puente de red dual con hasta 64 canales bidireccionales
• Compatible con los módulos de red Klark Teknik KT-AES50, KT-DANTE64, KT-MADI y KT-USB
• Conversión de frecuencia de muestreo asíncrona bidireccional en cada canal con función de bypass
• Inhibición del reloj de audio de salida bidireccional para sistemas de red redundantes
• Operación de audio de 24 bits con frecuencias de muestreo de 96 kHz y 48 kHz
• Sincronización de vídeo en formatos estándar y de alta definición
• Reloj de palabra interno “AES Grado 1” con compensación de temperatura (1 ppm)
• Servidor web interno que permite la configuración desde el navegador a través del puerto de control Ethernet
• Indicadores LED de estado y pantalla LCD en el panel frontal
• Incluye puertos de red RJ-45 estándar
• Chasis robusto para montaje en rack de 1U para mayor durabilidad en aplicaciones portátiles
• Fuente de alimentación conmutada universal con rango automático

Datos Logísticos

• EAN: 4033653011518
• UXC: 1 ud
• SKU: DN9652
• Dimensiones: 57×50,4×18 cm
• Peso: 7,1 kg
